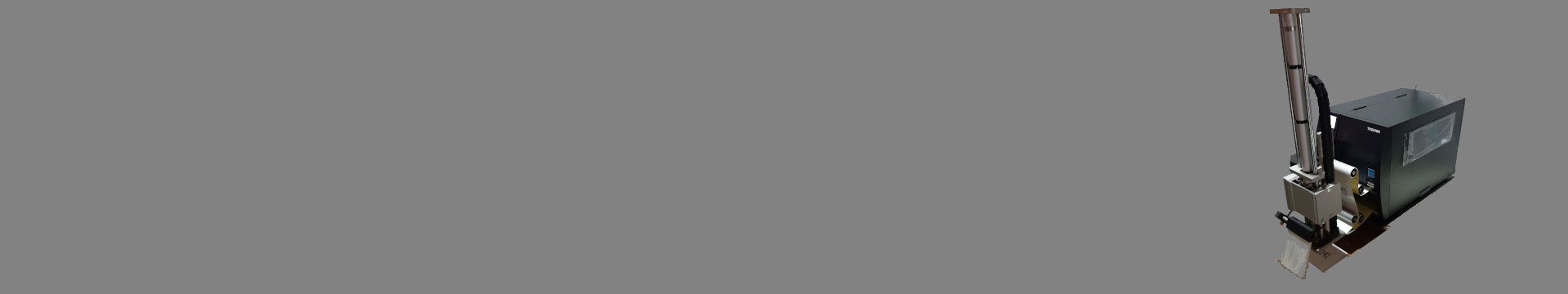

Aplicadores de Etiquetas Belgraf Ap4 (Toshiba Aplex4)

El aplicador de etiquetas BelAp4 (Toshiba Aplex4) permite automatizar los procesos de etiquetado y dar una respuesta eficaz, fiable y robusta a las necesidades de impresión y aplicación de etiquetas de clientes multisectoriales.

BelAp4

Características principales

La combinación de las impresoras industriales de la serie EX de Toshiba, con la tecnología de alta precisión y máxima seguridad del nuevo módulo aplicador, convierten al BelAp4 (Toshiba Aplex4) en una solución fácil de utilizar para el usuario y con uno de los mejores TCO del mercado.

  • Solución de etiquetado automático para todo tipo de productos.
  • Flexible y modular preparado para dar respuesta a cualquier necesidad del etiquetado en línea.
  • Fácil integración en la línea de producción Impresión de alta calidad para asegurar el cumplimiento de los requerimientos de la cadena de suministro y distribución.
  • Facilidad de uso y mantenimiento.
  • Funcionalidad de emulación.
  • Rápido retorno de la inversión (ROI), bajo coste total de propiedad (TCO).
  • Cabezal de impresión de larga vida, menor coste de impresión por Km.

El aplicador BelAp4 de Toshiba está diseñado para soportar todo tipo de ambientes industriales, adaptándose fácilmente a las líneas de producción existentes.
El módulo para las impresoras industriales de la serie EX de Toshiba, le permite trabajar en transferencia térmica y térmico-directa, a 200/300/600dpi, con una autonomía de ribbon de hasta 800m, y ahorrador automático de ribbon. (Ahorrador de ribbon disponible sólo en el modelo B-EX4T1)

Reducción costes operativos

La tecnología Toshiba permite una drástica reducción de los costes de operación. El módulo BelAp4 equipado con impresoras serie B-EX4, dispone de la tecnología ecológica, reconocida mundialmente, que permite el ahorro automático de cinta (opcional), con casi el 70% menos de consumo de energía en modo stand- by en comparación con su predecesora. La eliminación de arrugas en la cinta de impresión también reduce el desperdicio de papel y cinta. Estas características especiales reducen los costes operativos al mismo tiempo que ayudan a preservar el medioambiente.

Tecnología emulación

La tecnología de emulación permite a las impresoras Toshiba trabajar con flujo de datos permitiendo mejorar sus etiquetas, sin modificar su sistema actual. No es necesario cambiar su software, sólo tiene que instalar la impresora y comenzar a trabajar. Líbrese de las restricciones de su sistema propietario, proteja sus inversiones futuras y reduzca el coste total de propiedad TCO.

Etiquetado en movimiento

Eje de pistón de 1″ con velocidad de carrera up/down regulable. Autodimensionable (etiquetaje a diferentes alturas). Posibilidad de trabajo por contacto, por soplado, en parada y en movimiento (hasta 20m/min.).

Seguridad

Sensor de presión para evitar accidentes. Señal de perímetro (paro instantáneo): impide el movimiento del pistón si se accede a la zona acotada de trabajo. Regulador de presión limitado a 6 bares. Sensor de «presencia de mano» (opcional). El pistón se mantiene arriba incluso si se cierra el aire para evitar golpes y obstrucciones en la línea.

Aplicaciones

  • Automatización de los procesos de etiquetado
  • Etiquetas de palet, etiquetado de envíos
  • Cajas / productos de tamaño variable en la misma linea
  • Etiquetado de productos, procesamiento / distribución de alimentos
  • Centros de distribución recepción / envío, cross docking
  • Correo, transporte, logística

Fácil mantenimiento

Pistón sin mantenimiento con autocalibrado y guías selladas. Regulación de entrada y salida de aire con microfiltro de partículas.

Elementos opcionales

  • Semáforo indicador de estado
  • Sensor de «presencia de mano» para impedir accidentes
  • Teclado autónomo con pantalla táctil
  • Columna de soporte

Credenciales verdes

Toshiba está comprometida con el diseño y fabricación de productos que reduzcan el impacto ambiental, mediante la creación de normas de calidad ambiental para cada producto y su prescripción con los niveles más exigentes requeridos por la industria. Todos los productos Toshiba cumplen la normativa RoHS.

Fácil Instalación

Plug & Play – Fácil instalación y configuración. Incorpora de serie todo lo necesario para funcionar: cazoletas, filtro y regulador de aire, fotocélula, botón de prueba, para simplificar el ajuste de instalación.

Alto rendimiento, nivel de producción hasta 30 etiquetas por minuto (por ejemplo tamaño 100 x 100mm). Máxima autonomía con ribbon de hasta 800m. Pantalla LCD gráfica con retroalimentación y sencillo acceso para información al usuario.

Especificaciones

BelAp4 PRINT&APPLY

CARACTERISTICAS
Modo de aplicación

Contacto / Soplado (parado o en movimiento)

Aplicación de etiquetas

Hasta 30 etiquetas/min.
Min.: 25×25 mm – Max.: 116×200 mm (Aplicaciones especiales consultar)

Recorrido del pistón aplicador

Max. 400 mm – useful 250 mm
Recorrido autodimensionable – Altura del producto variable

Modo de trabajo

Imprimir+Aplicar / Imprimir +Esperar arriba/abajo +Aplicar

Presión del aire

4-6 bares / tubo Ø8 mm, incluye filtro

Señales de entrada / salida

Imprimir / Aplicar / Inhibición / Pulsador de prueba
Preparada / Error – semaforo(opcional) / Trabajando

Señales de seguridad

Perimetro / Presencia de mano (opcional)

Interfaz

USB 2.0, Ethernet

Interfaces opcionales

Paralelo, serie,LAN inalambrico, RTC & USB host

Herramientas de red

SNMP

Sistema de fijación

Tubo Ø50 mm diámetro

Dimensiones

705 (alto) x 364 (ancho) x 585 (profundo) mm

Modelo de impresora

B-EX4T1

B-EX4T2

B-EX4D2

Tecnología

Transferencia térmica / Térmico directo

Térmico directo

Ancho de impresión

104 mm

Max. velocidad de impresión

14 pps (355 mm/seg)

12 pps (304 mm/seg)

12 pps (304 mm/seg)

Resolución

203 / 305 ppp

203 / 305 / 600 ppp

203 ppp

Fuentes

Matriciales y vectoriales

Código de barras

Incluye GS1 DataBar (RSS) compatibles

CONSUMIBLES
Ancho de papel

120 mm

114 mm

114 mm

Alineación del papel

Centrado

Izquierda

Izquierda

Rollo de papel

 200 mm exterior /  76 mm interior

Logitud cinta STD.

600 / 800 m

450 / 600 / 800 m

ACCESORIOS
Aplicador BelAp4

Semaforo indicador de estado, sensor de presencia de mano,teclado autónomo con pantalla táctil, columna de soporte

Impresoras EX4 Series

Cortador, rebobinador, kit RFID & ahorrador de cinta

Cortado, despegado & rebobinador interno
